Фильтр противоточный ФИПр-0,5-0,6-Na

Описание

Фильтр противоточный ФИПр-0,5-0,6-Na

Срок изготовления: 30 календарных дней

Фильтр противоточный ФИПр-0,5-0,6-Na служит для умягчения и химического обессоливания сильноминерализованных вод и применяется на водоподготовительных установках электростанций, промышленных и отопительных котельных.

Базовая комплектация

• Фильтр ФИПр в сборе
• Арматура и КИП
• Трубопроводы обвязки
• Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Устройство и принципы работы фильтра ФИПр-0,5-0,6-Na

Фильтр ФИПр-0,5-0,6-Na представляет собой вертикальный однокамерный цилиндрической аппарат с эллиптическими верхним и нижним днищами, состоящий из:

• корпуса;
• нижнего распределительного устройства;
• среднего распределительного устройства;
• верхнего распределительного устройства;
• трубопроводов;
• запорной арматуры;
• пробоотборного устройства;
• фильтрующей загрузки.

Условное обозначение

• ФИПр — фильтр противоточный;
• 0,5 — диаметр корпуса в метрах;
• 0,6 — рабочее давление в МПа;
• Na — натрий-катионитный.

Для установки на фундамент у фильтра имеется три опоры, приваренные к нижнему днищу.

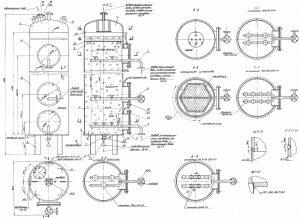

Чертеж

Корпус фильтра снабжен верхним лазом для загрузки фильтрующего материала и периодического осмотра состояния его поверхности. Нижний лаз предназначен для монтажа всех устройства, находящихся внутри корпуса фильтра, а также для периодических осмотров и проведения ремонтов распределительных устройств.

В центре верхнего и нижнего днищ расположены фланцы, к которым снаружи присоединены трубопроводы, а внутри — распределительные устройства.

Штуцер, предусмотренный для гидровыгрузки фильтрующего материала, расположен вблизи от центра нижнего днища.

Верхнее распределительное устройство предназначено для подвода обрабатываемой воды, отвода воды после взрыхляющей промывки верхнего фильтрующего слоя и взрыхления всего фильтрующего слоя.

Среднее распределительное устройство предназначено для сбора отработанного регенерационного раствора и промывочной воды, подачи в фильтр осветлённой воды при взрыхляющей промывке верхнего слоя фильтрующего материала.

Во время эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра ФИПр-0,5-0,6-Na, позволяют переключать все потоки воды и регенерационного раствора и обеспечивают:

• подвод исходной и блокирующей воды;
• отвод из фильтра обработанной воды;
• подвод регенерационного раствора;
• отвод регенерационного раствора;
• подвод взрыхляющей воды;
• отвод взрыхляющей воды;
• подвод отмывочной воды;
• отвод отмывочной воды;
• отвод блокирующей воды;
• сброс первого фильтрата;
• гидрозагрузку фильтрующего материала;
• гидровыгрузку фильтрующего материала.

Устройство для отбора проб состоит из трубок, соединённых с трубопроводами воды, подаваемой на обработку, и обработанной воды; вентилей и манометров, показывающих давление до и после фильтров.

Материалы изготовления фильтра ФИПр-0,5-0,6-Na:

Корпус и трубопроводы — углеродистая сталь;

Верхнее распределительное устройство — из полимерных материалов;

Среднее, нижнее распределительное устройство, их крепежные детали, трубопроводы пробоотборного устройства и воздушник — из нержавеющей стали;

Принцип работы фильтра

Противоточный метод ионирования заключается в пропуске через ионит регенерационного раствора и обрабатываемой воды в противоположных направлениях. При этом обрабатываемая вода перед выходом из фильтра соприкасается с хорошо отрегенерированными слоями ионита. Это обеспечивает более глубокий ионный обмен и повышает качество умягченной воды.

Этот метод позволяет, не снижая степень умягчения воды, значительно снизить расход реагента.

Под давлением 0,6 МПа вода поступает на обработку в фильтр ФИПр-0,5-0,6-Na, проходит через слой катионита в H-форме и отводится из фильтра. Катионит поглощает из воды ионы Ca2+, Mg2+, Na2+ и заменяет их эквивалентным количеством ионов H+.

Цикл работы фильтра включает следующие операции:

1. умягчение;
2. регенерация;
3. предварительная отмывка катионита;
4. окончательная отмывка катионита;
5. взрыхляющая промывка верхнего слоя фильтрующего материала.

Один раз через десять фильтроциклов производится взрыхление всего фильтрующего слоя. Рабочий цикл фильтра заканчивается при проскоке катионитов натрия и понижении кислотности водород-катионированного фильтрата.

По окончанию рабочего цикла фильтра последовательно проводится регенерация фильтрующей загрузки раствором серной кислоты, вводящийся через нижний дренаж и сбрасывается через средний. Отмывку водой водород-катионита производят в том же направлении, что и пропуск регенерационного раствора.

Осветлённой водой, которая подаётся через средний дренаж и удаляется из ФИПр-0,5-0,6 через верхнее сборно-распределительное устройство, производится взрыхляющая промывка верхнего слоя фильтрующей загрузки.

Подвод регенерационного раствора сопровождается пропуском блокирующей воды, которая подаётся через верхнее сборно-распределительное устройство и сбрасывается через среднее. После восстановления рабочей способности катионита фильтра используют дальше по назначению.
