Напорная аэрация 1665/AP2(JP-40C FF)/MAC01 (Аналог BRIO)

Описание

Напорная аэрация 1665/AP2(JP-40DC)/MAC01 (Аналог BRIO)

Автоматическая система аэрации воды 1665/AP2(JP-40DC)/MAC01 (Аналог BRIO) предназначена для смешивания кислорода с водой из скважины, колодца, водоёма или иного источника водозабора. Устанавливается на подающую магистраль холодного водоснабжения в загородных домах, коттеджах, гостиниц, кафе, зданиях ЖКХ и т.д. За частую выступает в роли первой ступени комплексов станций водоподготовки (за исключением использования фильтров грубой очистки или систем дозирования реагентов, они в таком случае ставятся до систем аэрации).

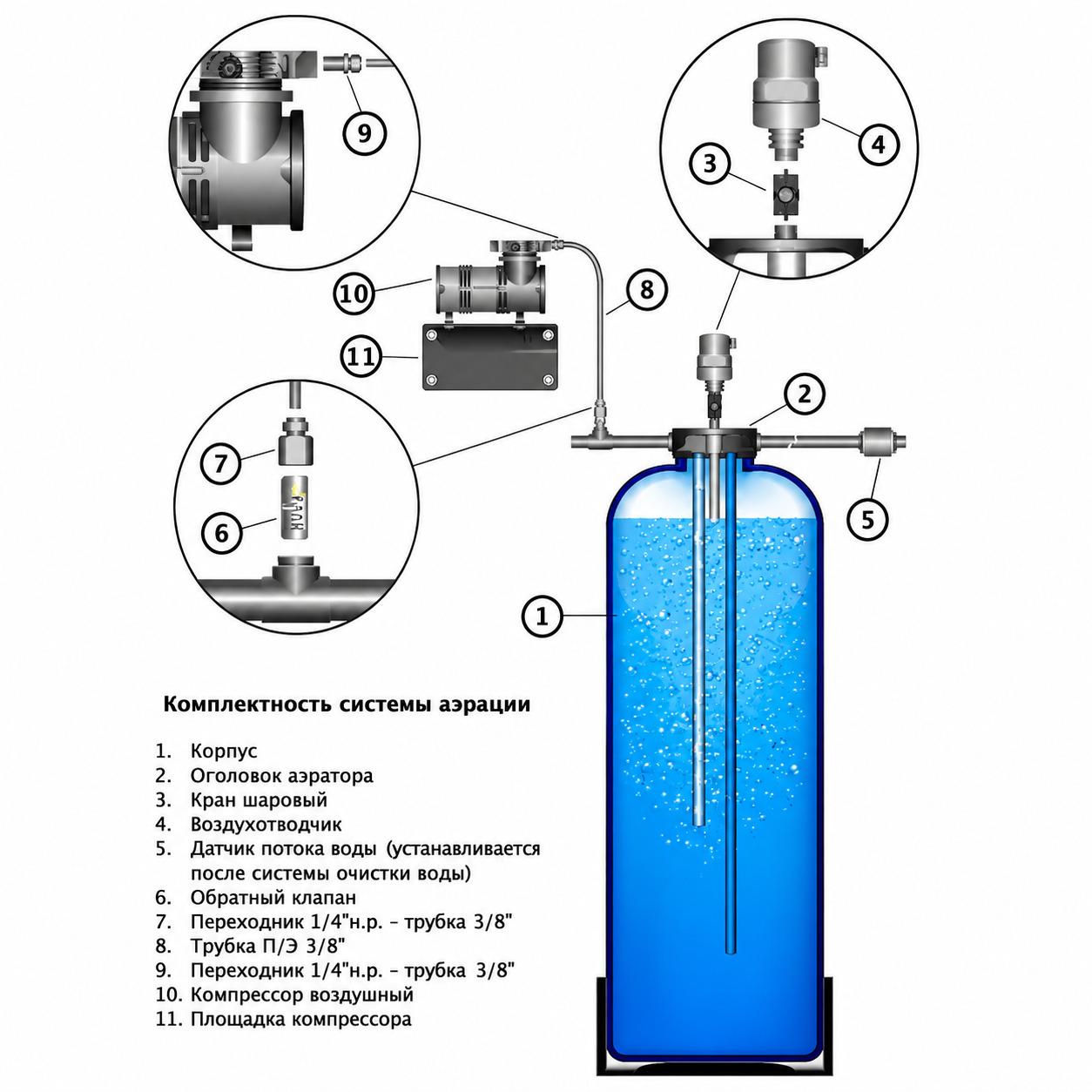

Напорная система аэрации воды представляет собой стекловолоконный корпус (аэрационная колонна) цилиндрической формы с вкрученным в горловину распределительным оголовком. Сверху оголовка установлен на резьбе воздуха-отделительный клапан (A.R.I или UNIRAIN) и шаровой кран для его перекрытия. Также, в комплект входит воздушный компрессор AP2(JP-40DC) со всеми необходимыми комплектующими (крепежи, фитинги, трубки для воздуха), и датчик потока для включения компрессора AP2(JP-40DC).

Датчик протока предназначен для включения/выключения компрессора в зависимости от наличия/отсутствия потока воды в трубопроводе. Датчик коммутируется с импульсным водосчетчиком, что позволяет использовать его для любых диаметров труб (с водосчетчиком соответствующего диаметра).

Датчик представляет собой электронное устройство, выполненное на основе микроконтроллера, управляющего цепями, обеспечивающими подачу сетевого напряжения на выходные клеммные соединители. Индикация режима работы реле осуществляется встроенным светодиодом.

Для программирования устройства предназначена специальная кнопка, расположенная на тыльной стороне корпуса устройства. Режим программирования позволяет настраивать чувствительность датчика в широких пределах, а также коммутировать его с импульсными водосчетчиками разных типов и разных производителей.

Принцип работы напорной системы аэрации воды 1665/AP2(JP-40DC)/MAC01 (Аналог BRIO):

Во время прохождения воды через станцию водоподготовки, датчик потока срабатывает, и подавая питание, включает воздушный компрессор AP2(JP-40DC). Данный компрессор при этом, по трубке, через обратный клапан, начинает нагнетать под давлением (до 6 атм.) в трубу с водой — кислород.

Таким образом, очищаемая вода смешивается с пузырьками воздуха и, через вход в распределительный оголовок, попадает в корпус аэрационной колонны. Далее, внутри корпуса аэрационной колонны происходит процесс взаимодействия воды с кислородом.

Отдуваемые примеси (сероводород, углекислый газ и т.д.) через воздушный коллектор оголовка аэратора поступают на воздуха-отделительный клапан и удаляются в дренажную систему. А окисленное железо и марганец, через выход оголовка аэрации, поступают на следующую ступень станции водоподготовки (зачастую на установку обезжелезивания воды) для завершающего до окисления и полного удаления. Когда расход воды отсутствует, воздушный компрессор AP2(JP-40DC) тоже не работает и воздух не нагнетается в корпус системы аэрации воды.

Срок службы напорной системы аэрации воды  в среднем составляет 10 лет, с учётом проведения необходимых работ по обслуживанию данной станции водоподготовки. Аэрационная колонна требует периодической промывки, так как в ней на дне в виде осадка может скапливаться окисленное железо или марганец. Также, следует очищать коллекторы оголовка, воздуха-отделительный клапан и место трубопровода, куда подаётся кислород.

Состав комплекта

• Корпус фильтра Noyi 1665-4″ (верх) — 1 шт.
• Переходник с 4″ на 2,5″ H9903A (A-2752-2C) — 1 шт.
• Оголовок аэрационной колонны 2,5″ (96–110, пневмоклапан, без труб) — 1 шт.
• Трубка для реагентной линии 3/8″ TUBE 38 — 2 м.
• Кронштейн AWT для AS/AF-19, JP-40DC — 1 шт.
• Обратный клапан NatureWater 3/8″ QT-26B — 2 шт.
• Переходник с 1″ на 1/4″ F-1 (P-88M14F) — 1 шт.
• Фитинг прямой 3/8″–1/4″ QT-19B NatureWater (10-6-4) — 3 шт.
• Клапан воздухоотводный APACHEE 1″ BSP — 1 шт.
• Кран шаровый 1″ ВВ, внутренняя резьба — 1 шт.
• Ниппель переходной 1″ × 1/2″ — 1 шт.
• Труба Alphacan PVC D16 белая (0,2 м) — 1 шт.
• Труба водоподъёмная ПВХ 25 мм Alphacan PVC PN10 — 1,5 м.
• Устройство реле протока MAC01 (аналог BRIO 2000M) — 1 шт.
• Клапан регулировочный к компрессору PRV-B-14M-14F (1/4″ наружная / 1/4″ внутренняя резьба) — 1 шт.
• Компрессор для аэрации JP-40C FF — 1 шт.

Компрессор для аэрации JP-40C FF

Воздушный компрессор JP-40C предназначен для нагнетания воздуха и некоторых газов в водные магистрали. Компрессор применяется в промышленных системах водоподготовки для очистки от марганца и железа.

Области применения

• для использования в области химии
• для использования в медицине
• для применения в пищевой отраслиУсловия эксплуатации:
• Относительная влажность воздуха 30 — 90 %
• Рабочая температура должна быть от +7 до +40 °C
• Откачиваемый воздух не должен содержать механических и коррозионно-активных примесей

Материалы конструкции:

Корпус: алюминий/сталь
Поршневые кольца: PTFE
Медная обмотка

Комплект поставки:

• Насос — 1 шт.
• Глушитель — 1 шт.
• Опоры — 4 шт

Характеристики

Тип — воздушный
Привод — электрический
Давление — 100 psi
Объемный расход насоса — до 2,8 м3/ч (47 л/мин)
Мощность — 300 W (0,41 hp) 1425-1725 об/мин
Подсоединение — G 1/4″
Стандартное питание — 220 В
Мощность двигателя  — 0.25 кВт, 1450 об/мин (4Р)
Уровень шума — 56 дБ

Устройство реле протока «MAC01» (аналог BRIO 2000M)

Аппаратура позволяет автоматизировать пуск и остановку компрессора в зависимости от понижения давления (открытие кранов) и от остановки потока в системе
(закрытие кранов), на которой она установлена. Выполняет важную функцию остановки компрессора при отсутствии потока воды, защищая его от вредной работы в холостую.

• Температура: 5-40 С.
• Влажность: не более 90%.
• Помещение: не запыленное.
